橡膠塑煉目的在于使橡膠在機械、熱、化學(xué)等作用下切短大分子鏈，使橡膠暫時失去其彈性而使可塑性增大，以滿足制造過程中的工藝要求。

如：使配合劑易于混入，便于壓延壓出，模壓花紋清楚，形狀穩(wěn)定，增加壓型、注壓膠料的流動性，使膠料易于滲入纖維，并能提高膠料溶介性及粘著性。

當(dāng)然一些低粘度、恒粘度橡膠有時也不一定塑煉，國產(chǎn)標(biāo)準(zhǔn)顆粒膠，標(biāo)準(zhǔn)馬來西亞橡膠（SMR）。

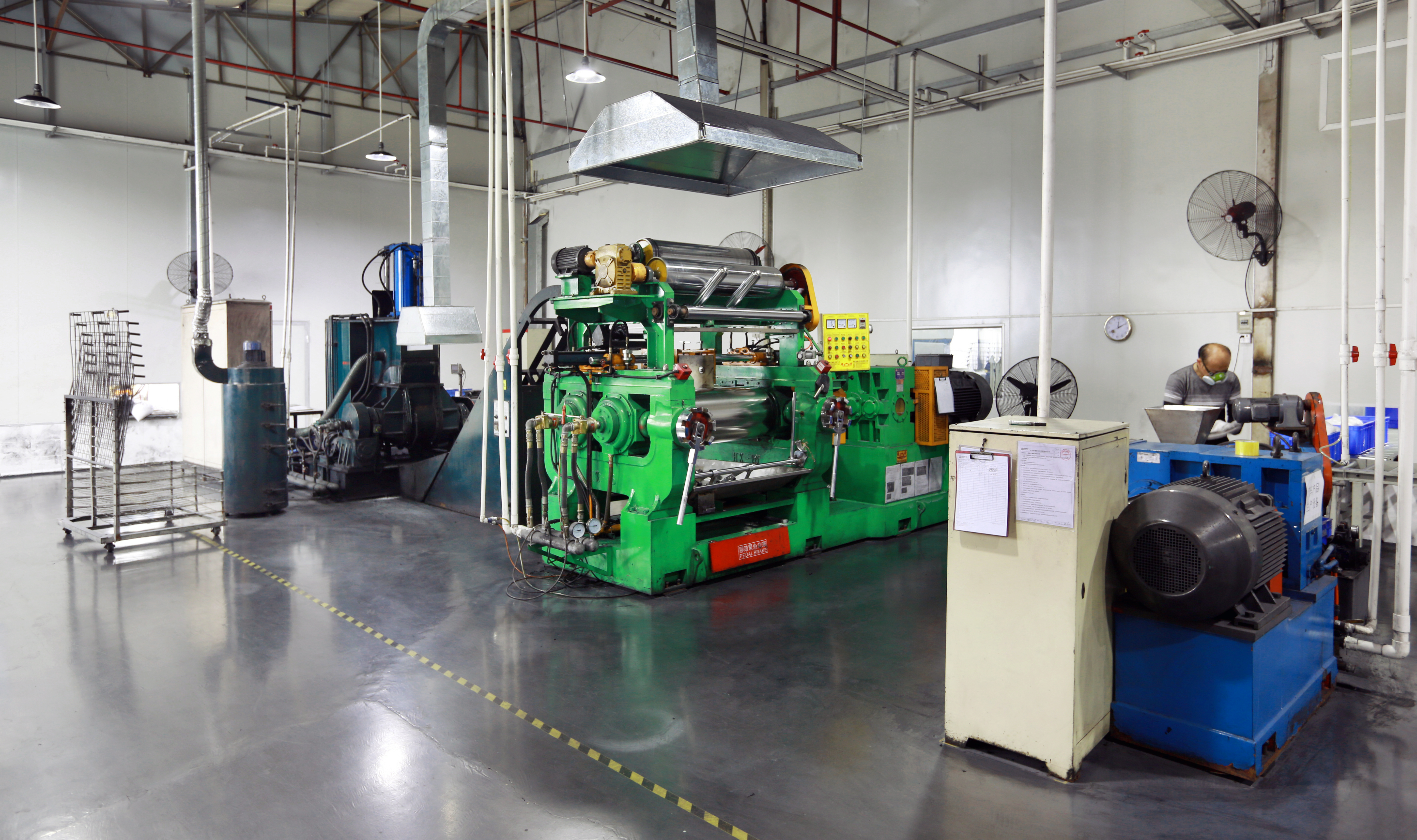

密煉機塑煉生膠是屬于高溫塑煉，溫度最低在120℃以上，一般是在155℃-165℃間。

生膠在密煉機腔內(nèi)受高溫和強機械作用，產(chǎn)生劇烈氧化，能在較短的時間里獲得理想可塑度。因此影響密煉機進行生膠塑煉因素主要有：
1、設(shè)備技術(shù)性能，如轉(zhuǎn)速等，
2、工藝 條件，如時間、溫度、風(fēng)壓及容量等。

橡膠的塑煉與其化學(xué)組成，分子結(jié)構(gòu)，分子量及分子量分布有著密切聯(lián)系。天然橡膠和合成橡膠由于結(jié)構(gòu)和性能上的不同特點，一般說來天然膠塑煉比較容易，合成膠塑煉比較困難。就合成膠而言異戊膠，氯丁膠近于天然膠， 丁苯膠，丁基膠次之，丁腈膠最困難。

生膠的可塑性是關(guān)系到制品整個制造過程進行的難易，直接影響到硫化膠的物理機械性能及制品使用性能的重要性質(zhì)。

若生膠可塑性過高，會使硫化膠的物理機械性能降低。而生膠可塑度過低，則會造成下工藝加工的困難，使膠料不易混煉均勻，壓延，壓出時半成品表面不光滑，收縮率大，不易掌握半成品尺寸，在壓延時膠料也難于擦進織物中，造成掛膠簾布掉皮等現(xiàn)象，大大降低布層間附著力。

可塑性不均則會造成膠料的工藝性能和物理機械性能不一致，甚至影響制品使用性能不一致。因此正確掌握生膠可塑性是一個不可忽視的問題。
