磨耗值越低是否意味著橡膠越耐磨？答案并非如此簡單。橡膠產(chǎn)品分類



磨耗值的高低并不能直接反映橡膠材料的真實耐磨性能。有時，磨耗值較低的橡膠在實際應用中反而可能表現(xiàn)得不夠耐磨。本文將從磨耗值的本質、磨損機理、影響耐磨性的關鍵因素以及實際案例等方面展開分析，揭開磨耗值與耐磨性之間的復雜關系。



一、磨耗值的本質：為何不能簡單等同于耐磨性？



1.1 磨耗值的定義



磨耗值（Abrasion Loss）是指在特定測試條件下，橡膠材料被磨損掉的體積或質量。常見的測試方法包括：



DIN 53516 磨耗測試：測定試樣在砂輪上的體積損失。橡膠密封圈生產(chǎn)



阿克隆磨耗測試（Akron Test）：測定橡膠在旋轉砂輪上的質量損失。



NBS 磨耗測試：對比標準橡膠的耐磨性。新能源橡膠密封圈 保修期



通常，磨耗值低意味著材料在測試條件下的質量或體積損失較少，因此被認為更“耐磨”。

然而，這種結論僅在特定測試環(huán)境下成立，實際應用中情況可能完全不同。食用型密封橡膠硅膠材料是什么



1.2 磨耗值的局限性



磨耗值測試僅模擬了一種特定的磨損形式，而現(xiàn)實中的橡膠制品受到的磨損機理更為復雜。例如：



輪胎：在公路上行駛時，受到疲勞磨損、磨粒磨損、切割磨損等共同作用。



傳送帶：在輸送礦石時，受到?jīng)_擊磨損、滑動磨損和撕裂作用。硅膠橡膠墊圈



鞋底橡膠：在不同地面上，受到摩擦、剪切和沖擊的綜合影響。



因此，即使某種橡膠在 DIN 測試中磨耗值低，但在實際應用中仍可能因裂紋擴展、剝離等因素導致更快磨損，反而不耐用。橡膠密封圈廠家



二、影響橡膠耐磨性的核心因素



橡膠的耐磨性不僅取決于磨耗值，還受到以下多個因素的綜合影響：



2.1 物理力學性能



硬度（Hardness）：硬度較高的橡膠通?？鼓バ愿茫^硬可能導致裂紋擴展加速。例如，汽車輪胎的胎面橡膠需要適當硬度，以避免過快磨損。橡膠平墊圈



回彈性（Resilience）：高回彈性可以減少能量損失，降低摩擦生熱，從而減少磨損。運動鞋底一般采用高回彈橡膠，以提高耐磨性。



撕裂強度（Tear Resistance）：如果撕裂強度低，橡膠容易因微小裂紋擴展而加速磨損。例如，某些低磨耗值的橡膠在惡劣路面上易出現(xiàn)大面積剝離。新能源電池橡膠密封圈



2.2 橡膠的配方與交聯(lián)結構



交聯(lián)密度（Crosslink Density）：高交聯(lián)密度可以提高耐磨性，但過高可能降低韌性，使材料更脆，容易出現(xiàn)疲勞裂紋。



填料類型和用量（Fillers）：



高結構炭黑（如 N330、N220）可提高耐磨性。汽車減震橡膠硅膠配件定制廠家



白炭黑可改善濕地抓地力，但過量可能導致耐磨性下降。



硬質填料（如氧化鋅、陶瓷粉）能提高耐磨性，但過量可能降低動態(tài)性能。二橡膠產(chǎn)品



2.3 磨損機理



橡膠的磨損主要受以下幾種機理影響：



黏著磨損（Adhesive Wear）：橡膠與地面相互作用時，表面微觀區(qū)域發(fā)生微小撕裂，形成材料剝離。



磨粒磨損（Abrasive Wear）：由于地面粗糙顆粒對橡膠的犁削作用，導致材料脫落。



疲勞磨損（Fatigue Wear）：橡膠長時間受周期性應力作用，內部裂紋逐漸擴展，最終導致材料破壞。



切割磨損（Cutting Wear）：在砂石、玻璃等尖銳物質的作用下，橡膠表面被切割出裂紋，進而加速磨損。常用密封橡膠硅膠材料密封



單一的磨耗值測試無法反映所有這些磨損機理，因此磨耗值低不一定意味著更耐磨。



三、實際案例分析



案例 1：兩種輪胎橡膠的對比



實驗對比兩種輪胎胎面配方：



配方 A：高交聯(lián)密度 + 高硬度炭黑填充



配方 B：低交聯(lián)密度 + 柔性增塑劑



DIN 磨耗測試結果：



配方 A：磨耗值 = 85 mm³（較低）



配方 B：磨耗值 = 120 mm³（較高）



實際道路測試：



配方 A 在光滑瀝青路面上耐磨性好。橡膠產(chǎn)品公差



配方 B 在粗糙水泥路面上更耐用（因裂紋抗擴展能力更強）。



結論：雖然配方 A 的磨耗值更低，但在實際使用中可能不如配方 B 適用于某些路面環(huán)境。新能源電池橡膠密封圖片價格



案例 2：傳送帶橡膠的磨損



A 型橡膠：采用高硬度、低回彈性填料體系，DIN 磨耗值低。



B 型橡膠：采用適中硬度、增強抗撕裂性的配方。



結果：



A 型橡膠在輕負載工況下耐磨。



B 型橡膠在高沖擊、重載輸送帶中更耐用（因抗裂紋擴展能力更強）。



四、如何正確評估橡膠的耐磨性？

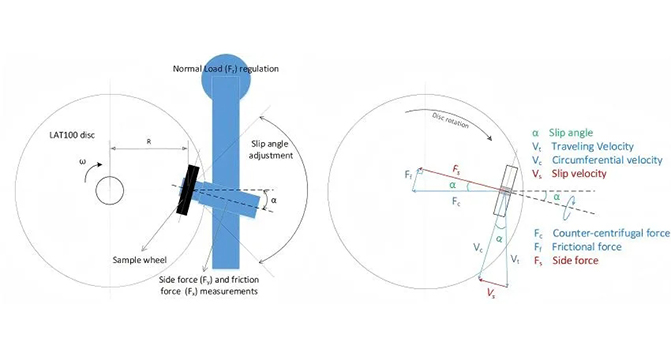

4.1 結合多種磨耗測試



DIN 磨耗測試：評估標準磨損情況。



阿克隆測試：模擬動態(tài)摩擦環(huán)境。



疲勞磨損測試：評估裂紋擴展。



NBS 磨耗測試：用于鞋底、工業(yè)輪等。環(huán)保橡膠密封圈



4.2 結合實際應用場景



輪胎橡膠：需同時考慮磨耗值、撕裂強度和濕地抓地力。

傳送帶：需關注抗沖擊、抗裂紋擴展能力。



鞋底橡膠：應結合不同地面環(huán)境進行測試。橡膠減震墊圈



4.3 通過優(yōu)化配方提升耐磨性



選擇合適的橡膠基體（如 NR + BR 共混）。



適當調整交聯(lián)密度（提高耐久性）。



采用高結構炭黑或納米填料（增強耐磨性）。



改善動態(tài)性能（提高彈性、降低生熱）。丁晴橡膠密封圈



總結：磨耗值低 ≠ 橡膠更耐磨。橡膠的耐磨性取決于綜合因素，包括磨損機理、材料配方、實際應用環(huán)境等。實驗室磨耗測試僅能反映特定條件下的磨損情況，而不能全面預測橡膠在實際工況中的表現(xiàn)。因此，在評估橡膠的耐磨性時，應結合多種測試方法和實際應用環(huán)境，以獲得更科學準確的結論。橡膠硅膠材料密封比壓





特別聲明：內容來源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯(lián)系刪除。
