全氟醚橡膠（FFKM），其結(jié)構(gòu)融合了四氟乙烯（PTFE）的主鏈與全氟甲基乙烯基醚（PMVE）的支鏈及連接部分，不僅展現(xiàn)出卓越的耐高溫與耐化學(xué)腐蝕性（能抵御超過1600種化學(xué)物質(zhì)的侵蝕），還保留了橡膠的彈性特性。FFKM制品在航空、航天、石油、化工及原子能等高端工業(yè)領(lǐng)域有廣泛應(yīng)用，尤其是作為密封件，在諸如火箭發(fā)動機燃料、肼、氧化劑、四氧化二氮、發(fā)煙硝酸及氟利昂-21等嚴苛環(huán)境中表現(xiàn)出色。



當(dāng)前，我國FFKM的合成技術(shù)仍處于實驗探索階段。中昊晨光化工研究院雖已成功研發(fā)出FFKM的關(guān)鍵原料——全氟甲基乙烯基醚，但橡膠的合成工藝仍在試驗之中。本次試驗聚焦于FFKM生膠的配方與工藝優(yōu)化，旨在開發(fā)出具備優(yōu)異高溫穩(wěn)定性、低壓縮永久變形及卓越耐介質(zhì)性能的全氟醚混煉膠。新能源產(chǎn)業(yè)后橋橡膠硅膠配件廠家



材料與方法



1.1 試驗材料



PFR94全氟醚生膠：源自意大利蘇威公司。新能源電池橡膠密封墊



性能對比材料：包括美國3M公司的全氟醚E19467與2375。儲能式橡膠密封圈



1.2 配方研究



1.2.1 配合劑的選擇



硫化體系：鑒于FFKM的高飽和度與氟含量，硫磺硫化不適用，常用有機過氧化物、有機胺衍生物或二羥基化合物作為硫化劑，輻射硫化尚未工業(yè)化。工業(yè)生產(chǎn)中，雙酚AF/BPP體系提供穩(wěn)定的混煉膠，而雙25+TAIC體系則展現(xiàn)出良好的耐腐蝕性與耐高溫蒸汽性，成為當(dāng)前主流。新能源橡膠密封圈 保修多久



補強填充劑：FFKM本身強度高，補強劑主要用于改善工藝、降低成本及調(diào)控硬度、耐熱性與壓縮永久變形，常用半補強炭黑。橡膠墊圈價格



助劑：蘇威公司開發(fā)的特殊助劑能顯著提升FFKM的力學(xué)性能與工藝性。



1.2.2 配方設(shè)計

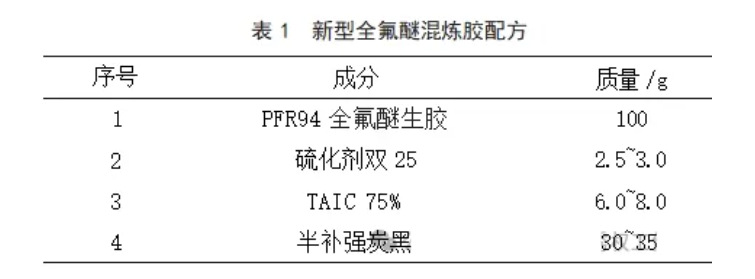

基于上述分析，設(shè)計具體配方見下表1。





1.3 工藝性研究



1.3.1 質(zhì)量控制要點



清潔與設(shè)備：確保煉膠機與環(huán)境的清潔，最好使用專用設(shè)備，否則需徹底清潔。專業(yè)定制儲能產(chǎn)業(yè)橡膠硅膠配件廠家



冷卻與操作：開啟煉膠機，調(diào)節(jié)冷卻水至適中，控制輥距，薄通生膠，均勻包輥，分批加入預(yù)混粉料，避免開刀，適時調(diào)整輥距，完成混煉后出片晾涼。新能源產(chǎn)業(yè)硅橡膠硅膠配件廠家直銷



溫度管理：混煉過程中注意溫度控制，避免超過50℃，必要時待冷卻后繼續(xù)。



存儲：混煉膠應(yīng)攤開晾至室溫后入庫，避免堆放導(dǎo)致焦燒。專業(yè)定做新能源產(chǎn)業(yè)橡膠硅膠配件廠家





1.3.2 性能測試



按照設(shè)計配方制備FFKM混煉膠，在特定硫化成型條件下壓制試片與小豆樣品，依據(jù)國家標(biāo)準(zhǔn)進行拉伸性能與物理性能測試，并與其他品牌混煉膠對比，同時評估新混煉膠30天內(nèi)的耐介質(zhì)性能。儲能產(chǎn)業(yè)常用橡膠硅膠配件



結(jié)果與分析

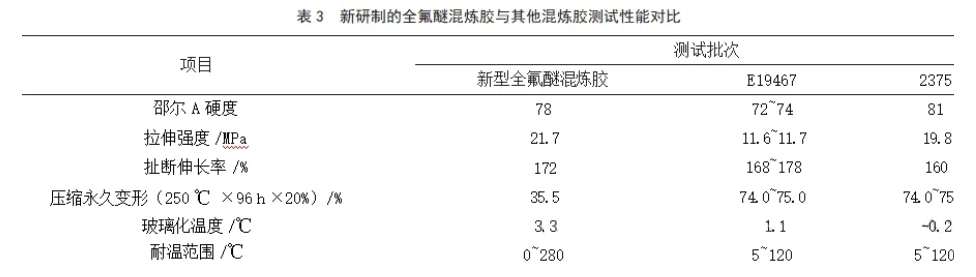

表3顯示，新研制的FFKM混煉膠在常溫拉伸強度與斷裂伸長率上優(yōu)于其他混煉膠，表明其力學(xué)性能突出。同時，高溫壓縮永久變形顯著降低，能在280℃下穩(wěn)定使用，展現(xiàn)出卓越的高溫性能。表4則證實了其優(yōu)異的耐介質(zhì)性能，達到一級相容標(biāo)準(zhǔn)。氟橡膠產(chǎn)品



結(jié)論



新研發(fā)的FFKM混煉膠配方合理，工藝性能良好，高溫與耐介質(zhì)性能卓越，完全符合預(yù)期研究目標(biāo)，適用于制造耐高溫、耐介質(zhì)的密封件。為什么密封圈是橡膠硅膠材料





特別聲明：內(nèi)容來源 橡膠技術(shù)李秀權(quán)工作室 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
