在眾多行業(yè)中，橡膠組件扮演著日?；顒又胁豢苫蛉钡陌踩雷o角色，因此，其耐用性和持久性至關重要。盡管橡膠組件在使用過程中可能會遭遇多種失效模式，但機械疲勞無疑是最為普遍且影響廣泛的失效機制，幾乎波及到所有橡膠部件。展望未來，我們亦將致力于探索解決其他失效機制的方法，包括但不限于磨損與碎屑產(chǎn)生、化學腐蝕、膨脹以及非彈性變形等問題，以確保橡膠組件的全面可靠性與安全性。密封圈是橡膠硅膠材料嗎有毒嗎

當談及機械疲勞時，我們的焦點在于橡膠組件在經(jīng)受無數(shù)次機械裝卸循環(huán)后的長期表現(xiàn)及耐用年限。諸如輸送機、同步帶、各類輪胎組件以及AV底座等設備，在其運作過程中均需經(jīng)歷重復的機械動作。旋轉(zhuǎn)軸唇形密封圈橡膠硅膠材料

橡膠的機械疲勞始于其內(nèi)部結構的微小破裂，這是斷裂的初步跡象。隨后，這些裂縫會逐漸擴大，隨著加載周期的持續(xù)，最終導致災難性的失效。針對這一失效模式，我們必須考慮兩個關鍵因素：一是破裂成核（即復合物的均勻性），二是材料固有的疲勞裂紋擴展阻力。專業(yè)定制汽車橡膠硅膠配件廠家

橡膠復合物開發(fā)者常常面臨這樣的挑戰(zhàn)：如何在提升組件疲勞壽命的同時，不影響其其他性能；或者在提高動態(tài)性能的同時，不犧牲組件的耐用性。幸運的是，我們擁有成熟且經(jīng)過充分開發(fā)的科學框架來應對這些挑戰(zhàn)，同時還有一些基本的材料選擇原則為我們提供指導。汽車減震橡膠硅膠配件定制廠家

變形控制策略

首先，我們需要深入了解組件的循環(huán)運行條件。橡膠的變形是由應用的循環(huán)載荷還是循環(huán)位移所主導？這一點至關重要，因為它有助于我們調(diào)整復合物的剛度，以確保在可能出現(xiàn)裂紋的偏轉(zhuǎn)時，將能量的儲存降至最低。例如，在撓度控制的情況下，我們可以選擇柔軟的復合物來最小化撓度下儲存的能量，從而抑制裂紋的擴展。相反，在載荷控制的情況下，我們可以硬化復合物以減小組件的撓度。真空橡膠密封圈

橡膠材料的選擇

選擇合適的橡膠對于機械疲勞性能至關重要。天然橡膠因其出色的抗裂和抗撕裂性能而成為優(yōu)選。它在應變作用下能夠結晶，從而增強裂紋尖端的強度。這種機制在循環(huán)變形過程中能夠阻止和鈍化裂紋。然而，天然橡膠并非適用于所有場合。在高溫或惡劣化學環(huán)境下，需要使用特定的合成橡膠。與天然橡膠相比，大多數(shù)合成橡膠的應變結晶性能較弱，而是依賴于顆粒強化來實現(xiàn)所需的裂紋擴展抗性和撕裂強度。新能源汽車拼接橡膠密封墊

補強劑的選擇

補強劑，如炭黑，在決定橡膠組件的裂紋擴展抗性和撕裂強度方面發(fā)揮著關鍵作用。選擇合適的炭黑負荷等級、表面區(qū)域和結構層至關重要。炭黑需要在復合物混合過程中表現(xiàn)出良好的分散性和最少的物理雜質(zhì)，以獲得進一步的性能提升。在選擇其他顆粒制劑時，也需要考慮相同的因素。填料附聚物和原料雜質(zhì)會增加復合物的裂紋預兆尺寸和數(shù)量，從而降低疲勞壽命。新能源電池發(fā)泡橡膠密封

在天然橡膠中，炭黑可以通過增加橡膠基體中的局部應變來減少應變結晶所需的位移等級。這本質(zhì)上增強了天然橡膠的自我強化能力。炭黑將額外的能耗機制引入橡膠復合物中，這是添加炭黑的橡膠相比未添加的橡膠具有更高撕裂強度和抗裂性的主要原因之一。然而，要使填充橡膠斷裂，需要施加更多的外力來補償粘彈性加工區(qū)域內(nèi)被炭黑消耗的能量。這一點對于非晶化的橡膠尤為重要。但需要注意的是，如果能量消耗過大，會導致在循環(huán)載荷下復合物內(nèi)部有害熱的積累，從而影響動態(tài)力學性能（如滾動阻力）。因此，在橡膠技術中需要找到平衡。橡膠墊圈的材質(zhì)

機械疲勞的特性

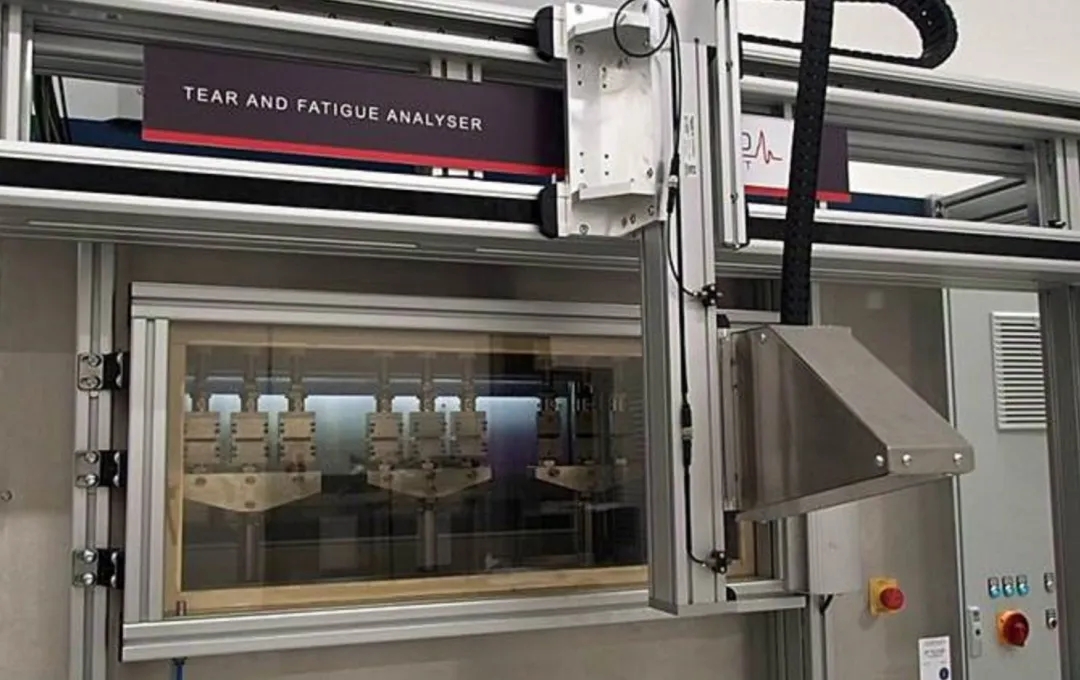

實際上，橡膠組件的失效方式往往與快速、廉價且普遍的橡膠實驗測試方法不一致，這在我們的行業(yè)中是常見的現(xiàn)象。簡單的測試方法，如拉伸破壞或撕裂測試，無法全面了解和設計橡膠復合物的疲勞性能。幸運的是，在博拉炭黑，我們擁有先進的設備來研究和闡釋機械疲勞機制，并將這些機制與實際的橡膠合成聯(lián)系起來。這些設備包括高通量斷裂機械相關的疲勞裂紋擴展測試設備、裂紋成核測試設備以及世界級的縮影設備。橡膠耐磨產(chǎn)品

特別聲明：內(nèi)容來源 橡膠技術網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權屬于原作者。如有侵權，請聯(lián)系刪除。
