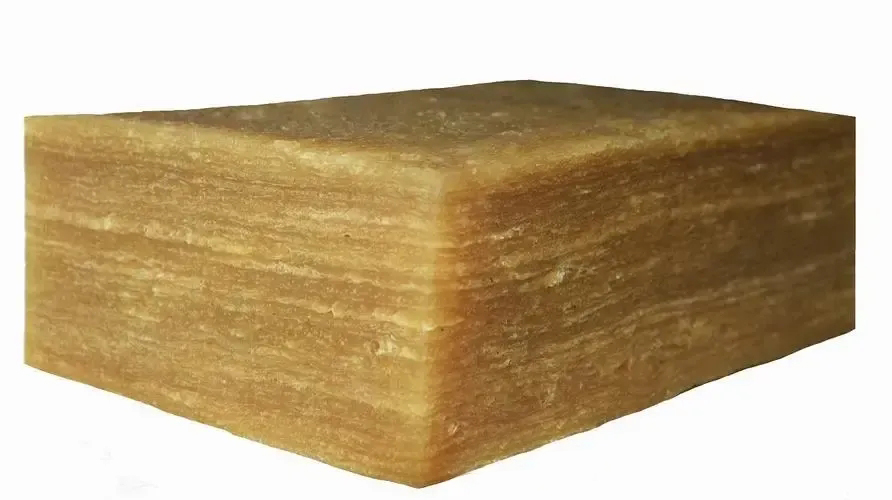

丁腈橡膠的加工特性

塑煉工藝

丁腈橡膠相較于天然橡膠，展現(xiàn)出更高的韌性和較低的塑性，同時在塑煉過程中會產(chǎn)生顯著的熱效應(yīng)。在高溫環(huán)境（特別是超過100℃）下，丁腈橡膠易于形成凝膠，這對后續(xù)的加工和產(chǎn)品的最終性能構(gòu)成不利影響。因此，為了優(yōu)化塑煉效果，推薦采用低溫、縮小輥距、控制低容量的塑煉方法，以確保材料的質(zhì)量與加工效率。新能源電池蓋板橡膠密封

混煉技術(shù)

丁腈橡膠的混煉過程既可通過開煉機也可通過密煉機進行，但各有挑戰(zhàn)。在開煉機上，丁腈橡膠的混煉較為困難，表現(xiàn)為不易包輥和粉料分散性差，同時膠料生熱較高。針對這些問題，應(yīng)實施低溫混煉策略，并精細控制加料順序和容量。而在密煉機中，需特別關(guān)注冷卻效果，通常裝料量應(yīng)控制在天然橡膠（NR）的60%至80%之間，以防止過熱。彈簧儲能橡膠密封件圖片

硫化處理

丁腈橡膠因其熱塑性和優(yōu)異的熱穩(wěn)定性，既適合高溫短時硫化，也適應(yīng)低溫長時硫化工藝。硫化溫度范圍廣泛，可在140℃至200℃之間選擇。硫化方法多樣，包括模壓法、移模法、注壓法及連續(xù)硫化等，以滿足不同制品的生產(chǎn)需求。橡膠密封墊圈

丁腈橡膠的配合設(shè)計

硫化體系

丁腈橡膠的硫化體系設(shè)計靈活，主要使用硫黃或含硫化合物作為硫化劑，同時也可選用過氧化物或樹脂等。鑒于丁腈橡膠制品對永久變形要求嚴格，常采用少量硫黃與含硫化合物并用，或直接使用無硫硫化體系，以達到理想的硫化效果。二橡膠產(chǎn)品

補強與填充

作為非結(jié)晶無定形聚合物，丁腈橡膠本身強度較低，需通過補強處理提升其使用價值。炭黑和白炭黑是有效的補強劑，能顯著提升拉伸強度、定伸應(yīng)力、硬度和耐磨性，但需注意其對膠料門尼黏度和彈性的影響。此外，碳酸鈣、碳酸鎂等無機填料可改善加工性并降低成本。各種汽車橡膠硅膠配件

防護體系

針對丁腈橡膠的老化問題，需根據(jù)具體老化因素選擇合適的防老劑，可采用單用或并用的方式，一般用量控制在1.5至2.0份之間。在耐油配方中，應(yīng)選用難被抽出的防老劑或適當增加用量，以增強防護效果。

其他加工助劑

鑒于丙烯腈基團對丁腈橡膠加工工藝性能的影響，需加入軟化及增塑劑以改善其黏度、塑性和硫化膠的某些物理性能。常用的軟化劑和增塑劑包括酯類和醚類化合物，其用量通常在10至30份之間。

丁腈橡膠的應(yīng)用領(lǐng)域

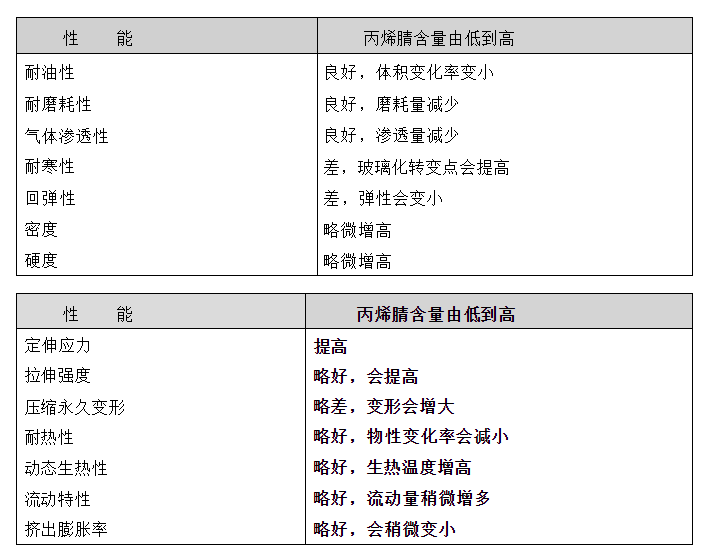

丁腈橡膠因其卓越的耐油性和良好的橡膠特性，在多個領(lǐng)域得到廣泛應(yīng)用。高丙烯腈含量的丁腈橡膠特別適用于高耐油要求的制品，如油封、輸油膠管等。中丙烯腈含量的產(chǎn)品則廣泛用于普通耐油制品，如耐油膠管、油箱等。低丙烯腈含量的丁腈橡膠則適用于耐油性要求較低的場合，如低溫耐油制品和耐油減震制品。東莞新能源產(chǎn)業(yè)橡膠硅膠配件定制生產(chǎn)廠家

此外，丁腈橡膠的半導(dǎo)性使其成為導(dǎo)出靜電、預(yù)防火災(zāi)的理想材料，如紡織皮輥、阻燃運輸帶等。同時，丁腈橡膠還可與其他橡膠或塑料并用以提升綜合性能，尤其是與聚氯乙烯并用，可顯著增強其耐油和耐臭氧老化能力。汽車減震橡膠硅膠配件定制廠家

特別聲明：內(nèi)容來源 橡膠技術(shù)李秀權(quán)工作室 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請聯(lián)系刪除。
