隨著汽車制造技術的飛速進步，尤其是零部件制造精度與路面質量的雙重提升，發動機與底盤引發的振動與噪聲問題日益成為消費者關注的焦點。真空用橡膠密封圈



在這一背景下，橡膠襯套作為底盤減振系統的核心部件，其重要性愈發凸顯。汽車制造商在開發過程中，通常會經歷零部件臺架耐久測試與整車路試兩個關鍵階段，以確保產品質量的可靠性。儲能器橡膠密封圈



盡管臺架測試能有效篩選初期設計缺陷，但偶爾會出現臺架測試合格而整車路試失敗的情況，這凸顯了兩者間模擬條件的差異。新能源橡膠密封圈 保修



1. 問題概述

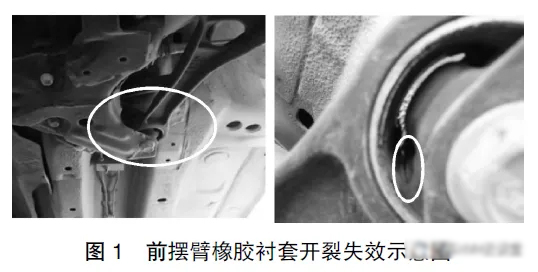

某型號汽車的控制臂橡膠襯套在通過靜態、動態剛度及臺架耐久測試后，于整車強化路試階段，行駛約5000公里時，兩件襯套均出現開裂現象，導致失效。



2. 原因剖析



為查明原因，團隊首先對懸架系統的所有組件進行了詳盡的尺寸、裝配、受力狀態檢查，排除了裝配、材質、工藝及尺寸誤差等因素。進一步分析發現，路試與臺架試驗的樣品雖屬同一批次，但臺架試驗條件未能全面模擬整車路試的復雜環境。新能源產業橡膠硅膠配件源頭廠家

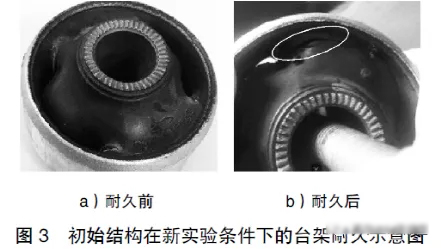

通過對襯套裂紋的細致觀察，確定裂紋源于橡膠在徑向及擺轉方向上的過度受力，表明原設計的性能參數與試驗條件未能適應整車實際工況。汽車橡膠硅膠配件源頭廠家

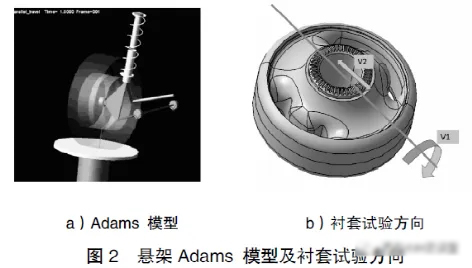

為驗證此假設，團隊利用路譜采集與懸架系統動力學模型仿真技術，獲取了襯套在實際行駛中的受力數據。隨后，借助nCode路譜分析軟件，結合Miner線性損傷累積理論，重新定義了襯套的疲勞試驗條件。對比結果顯示，新定義的加載振幅與頻率均顯著高于原試驗條件，見表1。各種新能源產業橡膠硅膠配件



3. 結構優化策略



針對原設計不足，團隊從兩方面著手優化：一是增強襯套橡膠本體的靜態剛度，以減少大載荷下的位移；二是優化動態剛度，保持良好的隔振效果。

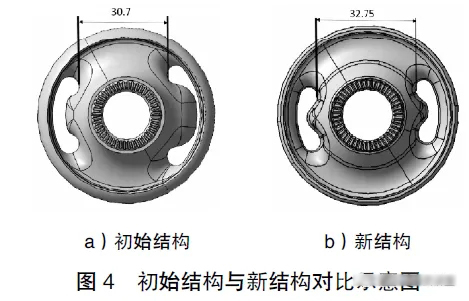

具體措施包括增加橡膠本體的徑向?qū)挾扰c膠體體積，減小軸向厚度，并將阻尼孔由不對稱改為對稱結構，以分散應力。同時，將襯套內骨架由冷拔直管改為冷鐓成型的中間弧形內管，以減少剪切應力，增加壓縮成分。汽車常用橡膠硅膠配件

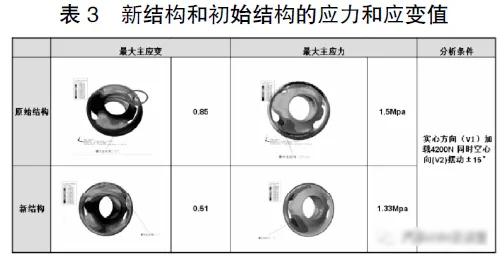

仿真分析顯示，新結構在相同邊界條件下的應力和應變均顯著降低，見表3。這表明結構優化有效提升了襯套的耐久性能。新能源電池橡膠密封墊





4. 試驗驗證

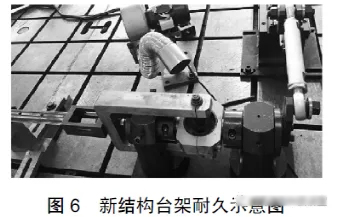

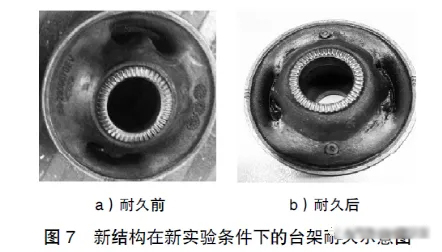

為驗證新設計的有效性，團隊在實驗室MTS多通道試驗臺架上進行了耐久疲勞試驗。結果顯示，新結構襯套在V2方向交變60萬次、V1方向交變13萬次后，均未出現裂紋，證明了其疲勞耐久性能的顯著提升。





隨后，新結構襯套被裝車進行整車路試，同樣順利通過測試，且在特定工況下振動衰減時間縮短，整車NVH性能得到優化。這充分驗證了新試驗條件與整車路試工況的高度一致性，以及新結構設計在提升耐久性能方面的有效性。





5. 結論與啟示



本文通過實例分析，揭示了橡膠襯套在整車路試中失效的根本原因，并通過路譜分析、結構優化與試驗驗證相結合的方式，成功解決了問題。這一過程為類似問題的解決提供了寶貴經驗：



個性化設計：不同車型應根據其重量、懸架結構等特性，通過路譜分析與動力學模型定制襯套的受力譜。



精準試驗條件：依據路譜數據定義臺架疲勞試驗條件，確保測試環境的真實性。



優化設計：在滿足靜、動態性能的同時，注重減少應力、應變集中，提升襯套的耐久性能。



這些經驗對于提升汽車零部件的整體質量，滿足消費者對車輛舒適性的更高要求具有重要意義。新能源電池殼橡膠密封
