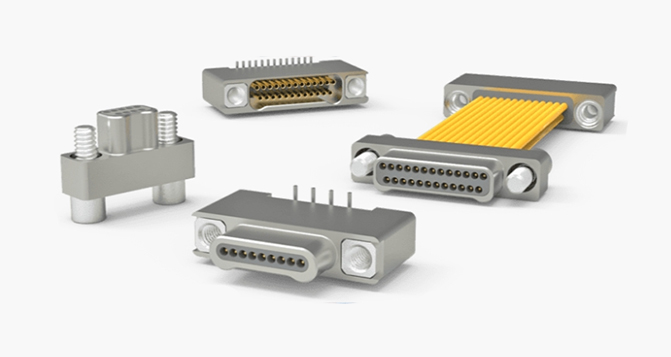

什么是 Nano-D 連接器
2024-01-09 09:01:03認識連接器：Nano-D
Nano-D 連接器和 micro-D 連接器是在 1970 年代開發的，是 D-sub （D-subminiature） 連接器的變體。ITT Cannon（前身為 Cannon）擁有 D-sub 及其較小變體的商標，盡管其他公司此后設計了自己的版本。與之前的 micro-D 和 D subs 連接器一樣，nano-D 的名字來源于它的形狀，類似于字母 D。
AirBorn 的 N 系列互連是一種高密度、高可靠性的連接器系列，用于各種對尺寸和重量至關重要的關鍵任務應用。N 系列的微小尺寸釋放了 PCB 上、線束內或任何電子單元上的空間。N 系列的 3 點接觸系統確保無論行駛多么艱難，都能保持接觸。高振動和耐溫性使 N 系列與眾不同。
根據 Omnetics Connector Corporation 的說法，軍方推動滿足 SWaP（尺寸、重量和功率）要求的互連，促進了 MIL-DTL-32139 nano-D 連接器的開發，該連接器相當于 MIL-DTL-83513 連接器。nano-D 的尺寸約為 micro-D 的一半，約為 D-sub 的四分之一。同樣是12g 時，25 位 nano-D 的重量為 12g，體積是同類 25 位 micro-D 的八分之一。
Omnetics Connector Corporation 提供各種雙葉/Nano-D 連接器，包括單排、閉鎖、雙排和面板安裝。
設計說明
標準化： 許多供應商，包括 AirBorn、Axon Cable、Glenair 和 Omnetics Connector Corporation，都提供符合 MIL-DTL-32139 規范的 nano-D 連接器。
大?。?/strong> Nano-D 是最小的 D 形連接器。它們的尺寸大約是同類微型 D 的一半、重量的四分之一和體積的八分之一。
間距：Nano-D 連接器的間距設置為 0.025 英寸（0.64 毫米）引腳間距。
鎖止機制：一些 nano-D，例如 Omnetics 的閉鎖 nano-D 連接器和 Axon 的 nano-D 快速鎖定連接器，具有鎖止機構，無需螺釘和工具。
Axon' Cable 提供基于高度可靠的扭針接觸技術的 nano-D 連接器和跳線。納米微型連接器基于 nano-D 技術，具有 0.635 毫米（.025 英寸）的觸點間距和納米微型外殼。性能基于 MIL-DTL-32139 規范。
屏蔽：后殼可以將屏蔽編織層從電纜連接到外殼，防止 EMI 和串?dāng)_?；胧狡帘翁峁?60 dB 的保護。使用較小直徑的鍍金絞線的更緊密的屏蔽繞組可提供高達 90 db 的屏蔽，防止外部信號進入。
配合：Nano-D 軍用規范要求在電鍍失敗之前進行 200 次配合，從而增加連接的電阻。一些 nano-D 連接器供應商在電鍍失敗之前提供超過 2,000 個配合，從而延長連接器在需要頻繁連接的應用中的使用壽命。
電鍍：推薦的電鍍符合 ASTBM B488 II 型標準，其中包括 50 微英寸的金和 50 微英寸的鎳。
溫度范圍：對于 MIL-STD-32139 nano-D 連接器，范圍為 -55 °C / +150 °C（標準）和 -55 °C / +200 °C（高溫）。
耐久性：由于其重量輕、尺寸小，nano-D 連接器在承受沖擊和振動方面優于 micro-D。Nano-D已用于高沖擊條件（10,000G以上）。
市場、行業和應用
Nano-D 連接器廣泛用于小尺寸和輕量化的軍事和航空航天應用。它們還用于機器人、無人機、空中出租車、衛星、石化應用和醫療設備。
nano-D 是一種小尺寸、高密度互連器件，專為高可靠性和惡劣環境應用而設計和制造。
